Vous ne connaissez pas encore notre PV EDITION et nos PV Sets?
Vous trouverez ici des informations détaillées: Une solution complète pour la charge optimisée avec l’énergie solaire (EN)
1. Installation et utilisation des PV KeContact P30 Sets (Advanced ou Professional)
Les kits PV de KEBA vous fournissent tout ce dont vous avez besoin pour utiliser parfaitement l’électricité solaire de votre installation photovoltaïque (neuve ou déjà existante) et ainsi recharger votre véhicule électrique. Le PV Set est doté
du KeContact E10 Smart Meter qui mesure le courant au niveau du raccordement électrique domestique/du compteur et qui indique à la borne de recharge si l’installation photovoltaïque produit un excédent et quelle est la quantité de cet excédent.
KeContact S10 Phase Switching Device pour commuter automatiquement entre les charges triphasée et monophasée, par exemple si la puissance PV disponible est plus faible en raison des conditions météorologiques.
KeContact P30 PV EDITION (comprise dans le PV Set Advanced) ou de la Borne de recharge pour véhicule de fonction KeContact P30 (comprise dans le PV Set Professional) qui constitue l’élément central de l’installation. Traite les données du E10 Smart Meter et pilote le S10 Phase Switching Device ainsi que le processus de recharge du véhicule.
L’installation et la première mise en service des 3 appareils E10, S10 et P30 doivent être réalisées par des électriciens qualifiés et agréés. Les manuels d’installation correspondants sont disponibles ici et doivent être respectés.
Une fois que le matériel est installé, la borne de recharge P30 doit être configurée pour qu’elle puisse correctement communiquer avec les appareils raccordés et pour que les nouvelles fonctions puissent être utilisées. Tous les réglages de la configuration peuvent être effectués dans l’interface Web de la P30. Vous trouverez des informations détaillées sur la connexion à l’interface Web dans le chapitre 4 du manuel de configuration P30. Il est également possible de procéder à tous les réglages décrits ici dans la KEBA eMobility App dès que cette application est connectée à votre borne de recharge.
Étape 1: Activation de la connexion au compteur d’énergie E10.
Veuillez pour cela procéder comme suit:
- Dans l’interface Web (voir Fig.1) sous Configuration, Compteur TCP externe, activez la "Supervision Connexion TCP Domestique".
- Saisissez pour chaque phase le courant maximal disponible sur le raccordement domestique (correspond en général à la valeur du fusible du raccordement).
- Saisissez la puissance maximale avec laquelle la recharge pourra avoir lieu si la connexion au compteur externe est coupée. (Si la valeur par défaut «0» n’est pas modifiée, la recharge n’est pas possible en cas d’interruption de la communication avec le compteur externe.)
- Sélectionnez le fabricant «KeContact E10».
- Saisissez l’adresse IP du E10 dans votre réseau, le port TCP 502 ainsi que l’adresse RS485 Modbus 1. Pour trouver l’adresse IP du E10, vous pouvez ouvrir l’interface Web de votre routeur local ou utiliser un outil pour scanner les adresses IP dans votre réseau local. Il est nécessaire d’attribuer une adresse IP fixe dans votre routeur pour le compteur.
Étape 2: Activation de la fonction «Intelligent PV Charging», abréviation «IPVC»
- Activer la "Charge optimisée par le photovoltaïque".
- Le réglage de la part minimale de puissance photovoltaïque [%] vous permet de définir la part de courant de charge minimale ou la puissance de charge minimale qui doit être couverte par l’excédent PV afin de démarrer la charge du véhicule. Exemple de réglage de la part minimale de puissance photovoltaïque[%]:
- 100% signifie que la charge du véhicule ne débute qu’au moment où le courant de charge minimal (en principe 6 A) peut être entièrement couvert par l’excédent PV. Un excédent PV de moins de 6 A est complètement exporté dans le réseau. (Part maximale de l’utilisation du courant PV pour la recharge du véhicule et également part maximale de l’exportation du courant PV dans le réseau en cas de faible puissance de production.)
- 50% signifie que la recharge commence si 50% du courant de charge minimal (en principe 3 A) peuvent être couverts par l’excédent PV. Un excédent PV de moins de 3A est complètement exporté dans le réseau.
- 0% signifie que la recharge peut toujours commencer (ou être poursuivie) avec le courant de charge minimal. (Part plus importante du courant provenant du réseau pour la recharge du véhicule, évite toute exportation du courant PV dans le réseau.) La puissance de charge est alors toujours augmentée uniquement à une valeur supérieure au niveau du courant de recharge minimal si la puissance est couverte entièrement par l’excédent de la production PV. Pour une recharge plus rapide avec la fonction IPVC activée, vous pouvez par exemple utiliser le bouton Boost dans la KEBA eMobility App.
- Avec le réglage Durée boost de la charge à partir du démarrage[min], vous pouvez définir pour chaque session de charge une durée pendant laquelle la recharge est effectuée avec la puissance maximale disponible à partir du début de la recharge. Utilisez cette fonction si vous souhaitez vous assurer qu’une recharge équivalente à l’autonomie minimale sera toujours effectuée, quelle que soit la production de votre installation photovoltaïque.
- Si vous souhaitez utiliser Ignorer PV avec X1, vous devez brancher un commutateur sur l’entrée X1 de la P30. Ensuite, vous pouvez passer de la recharge PV optimisée à la recharge avec une puissance maximale en appuyant sur le commutateur.
- Les paramètres Intervalle de réglage PV [sek], Seuil de réglage - Importation [W] et seuil de réglage - Exportation [W] sont configurés avec des valeurs par défaut. Modifiez-les uniquement si cela est absolument nécessaire.
Étape 3: Activation de la commutation de phase automatique avec le S10 Phase Switching Device
- Les commutateurs Dip 1.2 (➔ OFF) et 1.3 (➔ ON) doivent être correctement réglés et il faut redémarrer la P30 (en appuyant sur le bouton Service) pour appliquer la modification du réglage.
- Dans l’interface Web (voir Fig.2) sous Réseau de charge, Commutation de la phase, activez la commutation dynamique mode de charge monophasé/triphasé.
- Sélectionnez «CPM Profiles» comme canal de communication.
Après ces réglages, la recharge peut commencer (par exemple avec une part minimale de puissance photovoltaïque [%] réglée sur 100%) dès qu’un excédent PV de 1,4 kW (=1 × 6A × 230V) est atteint et sans attendre que 4,1 kW (=3 × 6A × 230V) soient disponibles.
Si l’excédent PV dépasse de nouveau 4,2 kW, le processus de charge est encore une fois interrompu pour un court instant. La charge est poursuivie en mode triphasé après l’activation des phases L2 et L3.
2. Installation et utilisation de la KeContact P30 PV EDITION avec une installation photovoltaïque déjà existante
Si vous produisez déjà avec votre installation photovoltaïque votre propre électricité solaire, la KEBA KeContact P30 PV EDITION complète parfaitement votre installation puisqu’elle vous permet de recharger efficacement un véhicule électrique. Ici aussi, l’installation et la première mise en service de la borne de recharge doivent être réalisées par des électriciens qualifiés et agréés.
Si vous souhaitez coupler la KeContact P30 PV EDITION avec une installation photovoltaïque existante, vous devez d’abord contrôler qu’un compteur compatible est déjà installé au niveau du raccordement électrique domestique. Si aucun compteur compatible n’est installé, nous vous conseillons vivement d’utiliser le PV Set (incluant le KeContact E10) décrit plus haut.
Nous vous fournissons ici un exemple de configuration de la KeContact P30 PV EDITION utilisée avec un onduleur Fronius Symo GEN24 et un Fronius TS65A Smart Meter.
La première étape de la configuration consiste à activer la connexion au Fronius Smart Meter, l’onduleur Fronius Symo GEN24 sert alors ici de compilateur et d’échangeur de données. Veuillez pour cela procéder comme suit:
- Dans l’interface Web de votre onduleur Fronius Symo GEN24, activez l’option «Esclave comme Modbus TCP». Si ce réglage n’est pas effectué, la P30 ne peut ni consulter ni exploiter les valeurs du Smart Meter. Attention: le «mot de passe de technicien» de l’onduleur est exigé pour ce réglage.

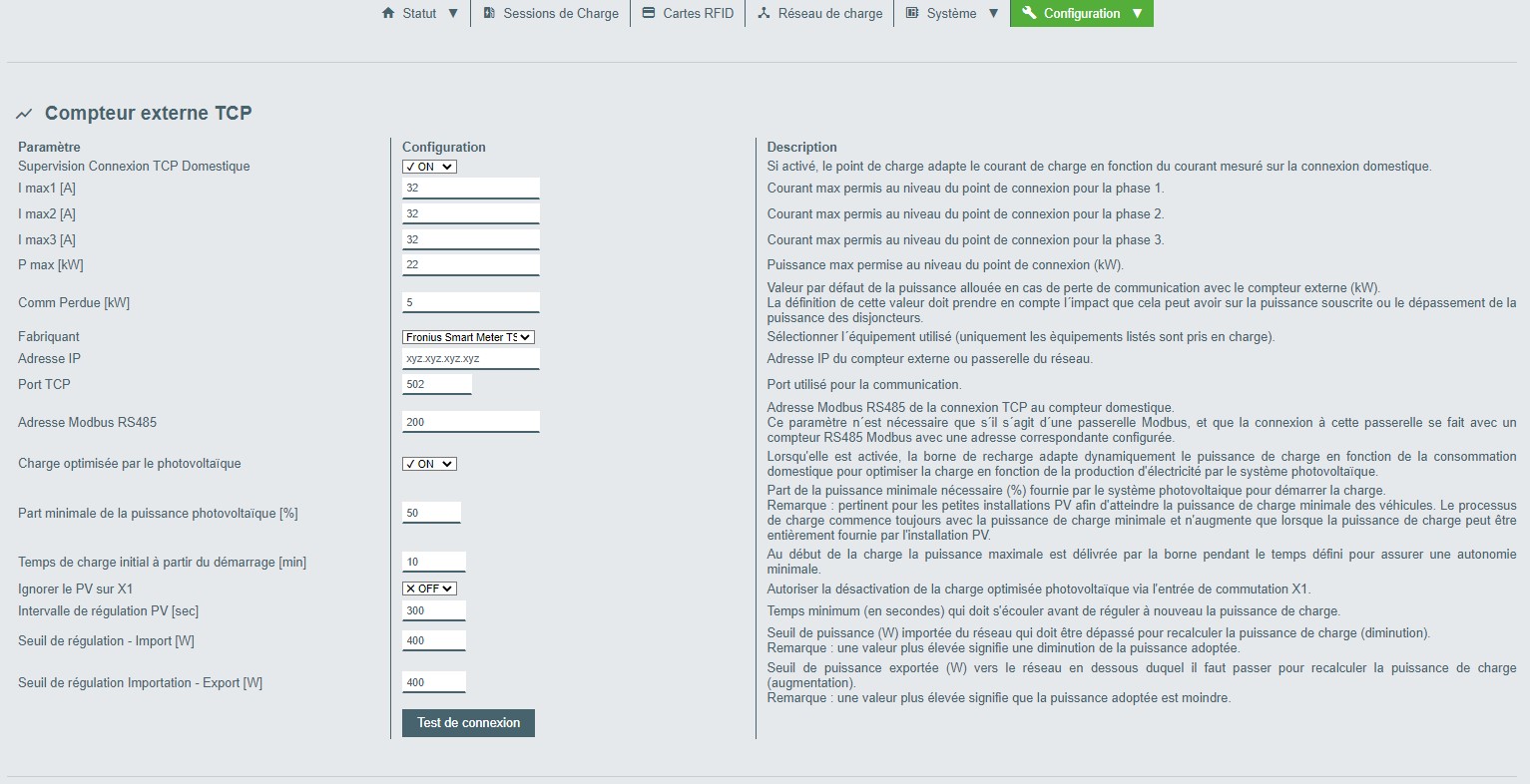

- Dans l’interface Web de la P30, sous Configuration, Compteur TCP externe, activez la "Supervision Connexion TCP Domestique" (voir Fig.5).
- Saisissez pour chaque phase le courant maximal disponible sur le raccordement domestique (correspond en général à la valeur du fusible du raccordement). (voir Fig.5)
- Saisissez la puissance maximale avec laquelle la recharge pourra avoir lieu si la connexion au compteur externe est coupée. (Si la valeur par défaut «0» n’est pas modifiée, la recharge n’est pas possible en cas d’interruption de la communication avec le compteur externe.) (voir Fig.5)
- Sélectionnez le fabricant «Fronius Smart Meter TS65A via Symo GEN24». (voir Fig.5)
- Saisissez l’adresse IP de l’onduleur dans votre réseau, le port TCP 502 ainsi que l’adresse RS485 Modbus 200. Ces réglages sont configurés par défaut pour l’onduleur GEN24 tant qu’aucune modification n’est effectuée (prière de consulter à ce sujet la documentation de l’onduleur). Pour trouver l’adresse IP de l’onduleur, vous pouvez ouvrir l’interface Web de votre routeur local, consulter l’application du fabricant de l’onduleur ou utiliser un outil pour scanner les adresses IP dans votre réseau local. Il est nécessaire d’attribuer une adresse IP fixe dans votre routeur pour l’onduleur. (voir Fig.5)
Veuillez effectuer les autres étapes de configuration (activation et configuration de la fonction IPVC et activation de la commutation de phase automatique) comme décrit plus haut.
3. Utilisation de la fonction du logiciel «Intelligent PV Charging» avec une KEBA KeContact P30 x-series ou une borne de recharge pour voiture de fonction déjà installées
Vous êtes déjà l’heureux propriétaire d’une KeContact P30 x-series (ou d’une borne de recharge pour voiture de fonction KEBA et disposez déjà d’une installation photovoltaïque), vous pouvez alors utiliser les nouvelles fonctions en mettant tout simplement à jour la P30.
Pour utiliser efficacement votre électricité solaire et ainsi recharger votre véhicule électrique, commencez par installer une mise à jour du logiciel de votre P30 x-series ou de votre borne de recharge pour voiture de fonction.
- Vous trouverez le pack contenant la dernière mise à jour dans notre rubrique Téléchargements, sous Mises à jour du logiciel - KeContact P30 x-series. La fonction IPVC est disponible à partir du pack de mise à jour V1.15.
- Lancez le téléchargement et procédez à l’extraction des fichiers du dossier zip sur votre ordinateur.
- Connectez votre ordinateur au réseau de la borne de recharge et ouvrez l’interface Web.

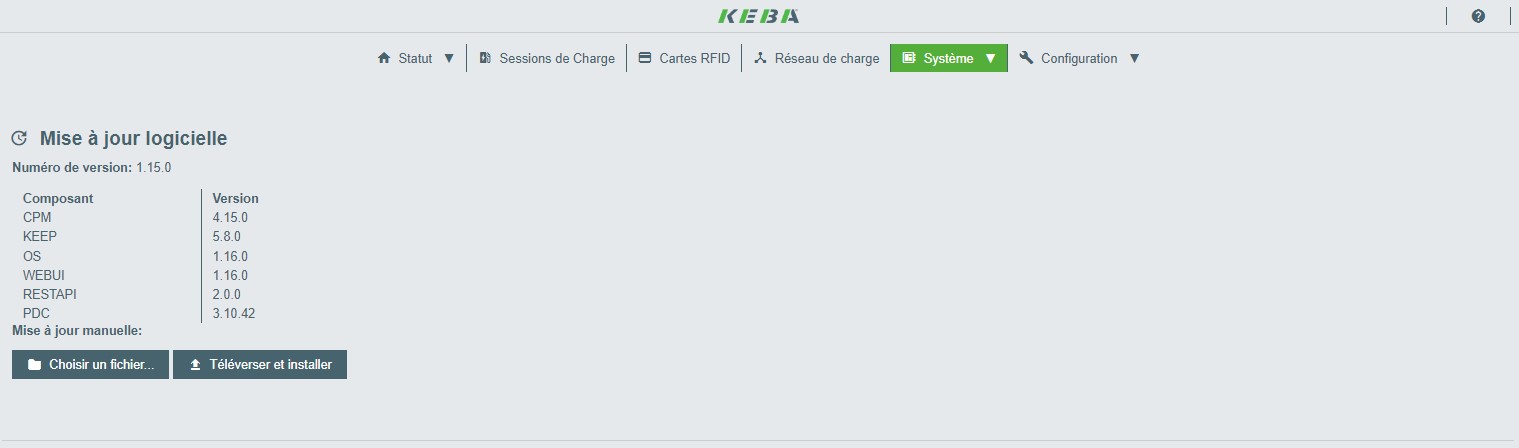

- Dans l’interface Web, sous Système, Mise à jour du logicielle, vous pouvez sélectionner le fichier de mise à jour (extension «.keb») et lancer la mise à jour.
Veuillez effectuer les autres étapes de configuration (activation de la connexion au compteur d’énergie externe, activation et configuration de la fonction IPVC et activation de la commutation de phase automatique) comme décrit plus haut.
